用 途
9-19、9-26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中塵土及硬質顆粒物含量不大于150mg/m3。
型 式
本風機為單吸入，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、13、14、16共14個機號。
本風機通常制成右旋和左旋兩種型式，從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，逆時針旋轉者稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示?！白蟆?、“右”可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式分為A式（№4～6.3）、D式和C式（№7.1～16）三種。
當上述機號、旋向、出風角度和傳動方式不能滿足您的需要時，我們有能力為您點菜設計，直至您滿意為止。

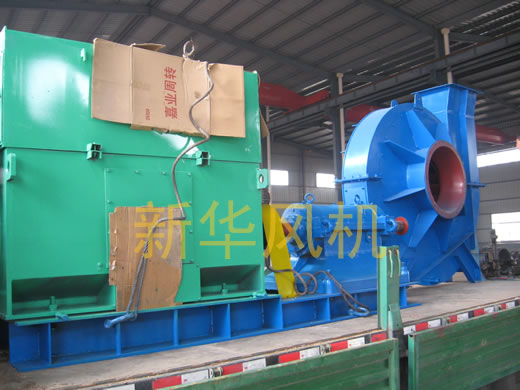

結 構
№4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。
葉輪—9-19型風機葉片為12片，9-26型風機葉片為16片，均屬前彎型。葉輪擴壓器外緣最高圓周線速度得超過140m/s。葉輪成型后經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。
機殼 —用普通鋼板焊接成蝸殼形整體。
進風口—做成收斂式流線型整體結構，用螺栓固定于前蓋板上。
傳動組—由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。
安裝與使用
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具或雜物，在一些結合面上為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面和風機與進出風管道聯接合面均仔細調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求：
（1）按圖紙所示的位置和尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
（2）安裝后試撥傳動組，檢查是否有過緊或與固定部分刮蹭等現象。
（3）全部安裝完畢，總檢合格后，方可進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，再逐步開啟閥門，直到規定工況為止。在運轉過程中應嚴格控制電流，不得超標。
風機的操作：
風機啟動前，應進行下列準備工作：
a、 將進風閥門關閉，出風閥門稍開。
b、 “點車”查看風機及其系統有無異噪、異味、異振，如有應排除之，
如無，點車時間逐漸拉長，直至正常運行。
c、 風機啟動達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否
正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40℃；軸承部分的均方根振動速度值不得大于6.3m/s。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等現象時，則必須緊急停車。
維 護
①風機及其系統不許帶病運行。
②風機應由專人保管、專人使用。
③定期清除風機內部積灰、污垢等雜質，并防止生銹。
④風機的維護必須在停機斷電時進行，斷電后主開關應有專人監護。
⑤風機維修、試車時禁止兒童及無關人員和行動不便者在場圍觀。
⑥風機試車時，在風機進出口方向十米之內不許站人。
⑦風機維修前后均應清點工具及其它用品，以防遺留在風機及管道內部。
⑧除每次查修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
故障及原因
1、風機劇烈振動
① 風機軸與電機軸不同心，皮帶輪槽錯位；
② 機殼與葉輪或進風口與葉輪磨擦；
③ 基礎的剛度不夠或不牢固；
④ 葉輪鉚釘松動或葉輪變形；
⑤ 葉輪軸盤孔與軸配合松動；
⑥ 機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
⑦ 風機進、出口管道安裝不良，產生共振；
⑧ 葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。
2、軸承溫升過高
① 軸承箱劇烈振動；
② 潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
③ 軸承箱蓋、座聯接螺栓之緊力過大或過??；
④ 軸與滾動軸承安裝歪斜、前后兩軸承不同心；
⑤ 滾動軸承損壞或軸彎曲。
3、電機電流過大或溫升過高
① 開車時進、出氣管道閘門未關；
② 電機輸入電壓低或電源單相斷電；
③ 受軸承箱劇烈振動的影響；
④ 主軸轉速超過額定值；
⑤ 被輸入氣體中含粘性物質；
⑥ 周圍環境溫度太低，比重過大。
單機產品成套供應范圍
風機1臺、配套電機1臺，地腳螺栓1付（No4～6.3,4套，No7.1以上8套）聯軸器1套（No7.1～16）。
訂 貨 須 知
1、定貨時須注明風機的機號、轉速、風壓、風量、出風口角度、旋轉方向
以及電機型號、規格。
2、9-26 No8（2900r/min）和No16（1450r/min）離心通風機葉輪系采用優質合金鋼板制造，訂貨時須與制造廠協調。
9-19 No4A、4.5A、5A、5.6A高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率KW |
所需功率KW |
電動機 |
橡膠墊ST0601 （4個） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
4 |
A |
2900 |
1 2 3 4 5 6 7 |
3584 3665 3647 3597 3507 3384 3253 |
824 970 1116 1264 1410 1558 1704 |
70 73.5 75.5 76 75.5 73.3 70 |
1.16 1.33 1.48 1.64 1.80 1.97 2.17 |
1.5 1.7 1.9 2.1 2.3 2.6 2.6 |
Y90L-2 |
2.2 |
11×70 |
M8×40 |
M8 |
8 |
|
Y100L-2 |
3 |
13×90 |
M10×45 |
M10 |
10 |
|||||||||
|
4.5 |
A |
2900 |
1 2 3 4 5 6 7 |
4603 4684 4672 4580 4447 4297 4112 |
1174 1397 1616 1839 2062 2281 2504 |
71.2 75 77 77.3 76.2 73.8 70 |
2.07 2.38 2.68 2.98 3.29 3.63 4.03 |
2.5 2.9 3.2 3.6 3.9 4.4 4.8 |
Y112M-2 |
4 |
13×90 |
M10×45 |
M10 |
10 |
|
Y132S1-2 |
5.5 |
13×90 |
M10×45 |
M10 |
10 |
|||||||||
|
5 |
A |
2900 |
1 2 3 4 5 6 7 |
5697 5768 5740 5639 5517 5323 5080 |
1610 1932 2254 2576 2844 3166 3488 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
3.43 3.98 4.50 5.04 5.54 6.17 6.86 |
4.1 4.8 5.4 5.8 6.4 7.1 7.9 |
Y132S2-2 |
7.5 |
13×90 |
M10×45 |
M10 |
10 |
|
Y160M1-2 |
11 |
16×100 |
M12×50 |
M12 |
12 |
|||||||||
|
5.6 |
A |
2900 |
1 2 3 4 5 6 7 |
7182 7273 7236 7109 6954 6709 6400 |
2262 2714 3167 3619 3996 4448 4901 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
6.05 7.02 7.93 8.88 9.76 10.88 12.09 |
7.0 8.1 9.1 10.2 11.2 12.5 13.9 |
Y160M1-2 |
11 |
16×100 |
M12×50 |
M12 |
12 |
|
Y160L-2 |
18.5 |
16×100 |
M12×50 |
M12 |
12 |
|||||||||
9-19 No6.3A、7.1D、8D高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率KW |
所需功率KW |
電動機 |
橡膠墊ST0601 （4個） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
6.3 |
A |
2900 |
1 2 3 4 5 6 7 |
9149 9265 9219 9055 8857 8543 8148 |
3220 3865 4509 5153 5690 6334 6978 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
10.91 12.65 14.30 16.00 17.59 19.60 21.79 |
12.5 14.5 16.4 18.4 20.2 22.5 25.1 |
Y160L-2 |
18.5 |
16×100 |
M12×50 |
M12 |
12 |
|
Y200L1-2 |
30 |
20×100 |
M16×60 |
M16 |
16 |
|||||||||
|
機 號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率 KW |
所需功率 KW |
電動機 |
|
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
7.1 |
D |
2900 |
1 2 3 4 5 6 7 |
11717 11868 11807 11596 11340 10935 10426 |
4610 5532 6454 7376 8144 9066 9988 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
19.83 22.99 25.99 29.09 31.98 35.63 39.62 |
23.3 27.0 30.5 34.1 37.5 41.8 46.5 |
Y200L2-2 |
37 |
|
M16×400 |
M16 |
16 |
|
Y250M-2 |
55 |
|
M20×500 |
M20 |
20 |
|||||||||
|
8 |
D |
2900 |
1 2 3 4 5 6 7 |
15034 15229 15151 14877 14546 14021 13362 |
6594 7913 9232 10550 11649 12968 14287 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
36.02 41.75 47.21 52.83 58.08 64.71 71.95 |
42.3 49.0 55.4 62.0 68.2 75.9 84.4 |
Y280S-2 |
75 |
|
M20×500 |
M20 |
20 |
|
Y315S-2 |
110 |
M24×630 |
M24 |
24 |
||||||||||
9-19 No8D、9D、10D、11.2D高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率 KW |
所需功率KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
8 |
D |
1450 |
1 2 3 4 5 6 7 |
3620 3665 3647 3584 3507 3384 3231 |
3297 3957 4616 5275 5825 6484 7144 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
4.5 5.22 5.90 6.60 7.26 8.09 8.99 |
5.5 6.1 6.9 7.7 8.5 9.5 10.6 |
Y132M-4 |
7.5 |
TL8 (200-65×38) |
M10×220 |
M10 |
10 |
|
Y160L-4 |
15 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|||||||||
|
9 |
D |
1450 |
1 2 3 4 5 6 7 |
4597 4655 4632 4551 4453 4297 4101 |
4695 5633 6572 7511 8294 9233 10171 |
72.7 76.2 78.2 78.5 77.2 74.5 70.5 |
8.11 9.41 10.63 11.90 13.08 14.58 16.21 |
9.5 11.0 12.5 14.0 15.4 17.1 19.0 |
Y160L-4 |
15 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|
Y180L-4 |
22 |
TL8 (200-65×48) |
M12×300 |
M12 |
12 |
|||||||||
|
10 |
D |
1450 |
1 2 3 4 5 6 7 |
5840 5941 5891 5740 5495 5244 4958 |
6440 7942 9445 10947 12450 13952 15455 |
76.5 80 81.5 81 78.2 74.5 70 |
13.38 16.03 18.59 21.12 23.84 26.79 29.88 |
15.7 18.8 21.8 24.8 28.0 31.4 35.1 |
Y200L-4 |
30 |
TL8 (200-65×55) |
M16×400 |
M16 |
16 |
|
Y 225S-4 |
37 |
TL8 (200-65×60) |
||||||||||||
|
11.2 |
D |
1450 |
1 2 3 4 5 6 7 |
7364 7491 7428 7236 6927 6609 6246 |
9047 11158 13269 15380 17491 19602 21713 |
76.5 80 81.5 81 78.2 74.5 70 |
23.58 28.25 32.76 37.22 42.02 47.21 52.66 |
27.7 33.2 38.4 43.7 49.3 55.4 61.8 |
Y225M-4 |
45 |
TL9 (290-85×60) |
M16×400 |
M16 |
16 |
|
Y 280S-4 |
75 |
TL9 (290-85×75) |
M20×500 |
M20 |
20 |
|||||||||
9-19 No11.2D、12.5D、14D高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率KW |
所需功率KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
11.2 |
D |
960 |
1 2 3 4 5 6 7 |
3182 3237 3210 3128 2996 2860 2705 |
5990 7388 8785 10182 11580 12978 14375 |
76.5 80 81.5 81 78.2 74.5 70 |
6.84 8.20 9.51 10.80 12.19 13.70 15.28 |
8.0 9.6 11.2 12.7 14.3 16.1 17.9 |
Y180L-6 |
15
|
TL9 (240-85×48) |
M12×300 |
M12 |
12 |
|
Y200L2-6 |
22 |
TL9 (240-85×55) |
M16×400 |
M16 |
16 |
|||||||||
|
12.5 |
D |
1450 |
1 2 3 4 5 6 7 |
9229 9390 9310 9068 8678 8278 7822 |
12577 15512 18447 21381 24316 27251 30186 |
76.5 80 81.5 81 78.2 74.5 70 |
40.84 48.92 56.72 64.46 72.76 81.75 91.18 |
47.9 57.4 66.6 75.6 85.4 95.9 107.0 |
Y280S-4 |
75 |
TL9 (290-85×75) |
M20×500 |
M20 |
20 |
|
Y 315S-4 |
110 |
TL9 (290-85×80) |
M24×630 |
M24 |
24 |
|||||||||
|
12.5 |
D |
960 |
1 2 3 4 5 6 7 |
3975 4043 4009 3907 3741 3571 3377 |
8327 10270 12213 14156 16099 18042 19985 |
76.5 80 81.5 81 78.2 74.5 70 |
11.85 14.20 16.46 18.71 21.11 23.72 26.46 |
13.9 16.7 19.6 21.9 24.8 27.8 31.1 |
Y200L2-6 |
22 |
TL9 (240-85×55) |
M16×400 |
M16 |
16 |
|
Y250M-6 |
37 |
TL9 (240-85×65) |
M20×500 |
M20 |
20 |
|||||||||
|
14 |
D |
1450 |
1 2 3 4 5 6 7 |
11668 11874 11771 11464 10967 10457 9878 |
17670 21793 25916 30040 34163 38286 42409 |
76.5 80 81.5 81 78.2 74.5 70 |
71.97 86.22 99.96 113.56 128.22 144.06 160.69 |
84.5 101.2 117.3 133.3 150.5 169.1 188.6 |
Y315M-4 |
132 |
TL10 (350-95×80) |
M24×630 |
M24 |
24 |
|
Y355M-4 |
220 |
TL10 (350-95×100) |
||||||||||||
9-19 No14D、16D高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率KW |
所需功率KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
14 |
D |
960 |
1 2 3 4 5 6 7 |
5004 5090 5047 4917 4709 4494 4249 |
11699 14428 17158 19888 22618 25348 28078 |
76.5 80 81.5 81 78.2 74.5 70 |
20.89 25.02 29.01 32.97 37.21 41.81 46.63 |
24.5 29.4 34.0 38.7 43.7 49.1 54.7 |
Y250M-6
|
37 |
TL10 (290-95×65) |
M20×500 |
M20 |
20 |
|
Y315S-6 |
75 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
|||||||||
|
16 |
D |
1450 |
1 2 3 4 5 6 7 |
15425 15700 15563 15151 14488 13808 13035 |
26377 32531 38686 44841 50995 57150 63305 |
76.5 80 81.5 81 78.2 74.5 70 |
140.31 168.09 194.89 221.46 249.98 280.88 313.29 |
164.6 197.2 228.7 259.9 293.3 329.6 367.6 |
Y355M3-4 |
315 |
TL11 (350-95×100) |
M24×630
|
M24 |
24 |
|
JS138-4 |
410 |
TL11 (350-95×85) |
||||||||||||
|
16 |
D |
1450 |
1 2 3 4 5 6 7 |
6570 6683 6627 6456 6180 5898 5575 |
17463 21538 25613 29687 33762 37837 41912 |
76.5 80 81.5 81 78.2 74.5 70 |
40.72 48.78 56.56 64.27 72.55 81.52 90.92 |
47.8 57.2 66.4 75.4 85.1 95.7 106.7 |
Y315S-6 |
75 |
TL10 (350-95×80) |
M24×630 |
M24 |
24 |
|
Y315L1-6 |
110 |
|||||||||||||
9-26 No4A、4.5A、5A、5.6A高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率KW |
所需功率KW |
電動機 |
橡膠墊ST0601 （4個） |
地腳螺栓 GB799-88 1045（4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
||
|
型號 |
功率KW |
||||||||||||||
|
4 |
A |
2900 |
1 2 3 4 5 6 7 |
3852 3820 3765 3684 3607 3502 3407 |
2198 2368 2536 2706 2877 3044 3215 |
74.70 75.5 75.7 75 73.8 72.1 70 |
3.11 3.28 3.46 3.65 3.86 4.06 4.29 |
3.7 3.9 4.1 4.4 4.6 4.9 5.2 |
Y132S1-2 |
5.5 |
13×90 |
M 10×45 |
M 10 |
10 |
|
|
4.5 |
A |
2900 |
1 2 3 4 5 6 7 |
4910 4863 4776 4661 4545 4412 4256 |
3130 3407 3685 3963 4237 4515 4792 |
76.1 77.1 77.1 76 74.5 72.3 70 |
5.51 5.87 6.24 6.64 7.06 7.54 7.98 |
6.3 6.8 7.2 7.6 8.1 8.7 9.2 |
Y132S2-2 |
7.5 |
13×90 |
M 10×45 |
M 10 |
10 |
|
|
Y160M1-2 |
11 |
16×100 |
M 12×50 |
M 12 |
12 |
||||||||||
|
5 |
A |
2900 |
1 2 3 4 5 6 7 |
6035 5984 5869 5725 5553 5381 5180 |
4293 4706 5114 5527 5941 6349 6762 |
77.2 78.2 78 76.7 74.9 72.7 70 |
9.12 9.80 10.48 11.23 12.00 12.81 1365 |
10.5 11.3 12.0 12.9 13.8 14.7 15.7 |
Y160M2-2 |
15 |
16×100 |
M 12×50 |
M 12 |
12 |
|
|
Y160L-2 |
18.5 |
||||||||||||||
|
5.6 |
A |
2900 |
1 2 3 4 5 6 7 |
7610 7546 7400 7218 7000 6781 6527 |
6032 6612 7185 7766 8346 8919 9500 |
77.2 78.2 78 76.7 74.9 72.7 70 |
16.09 17.27 18.47 19.79 21.15 22.57 24.06 |
18.5 19.9 21.222.8 24.3 26.0 27.7 |
Y180M-2 |
22 |
16×100 |
M 12×50 |
M 12 |
12 |
|
|
Y200L1-2 |
30 |
20×100 |
M 16×60 |
M 16 |
16 |
||||||||||
9-26 No6.3A、7.1D、8D高壓離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
內效率% |
內功率KW |
所需功率KW |
電動機 |
橡膠墊ST0601 （4個） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
6.3 |
A |
2900 |
1 2 3 4 5 6 7 |
9698 9616 9429 9195 8915 8636 8310 |
8588 9415 10230 11056 11883 12699 13525 |
77.2 78.2 78 76.7 74.9 72.7 70 |
28.99 31.12 33.28 35.66 38.12 40.67 43.35 |
33.3 35.8 38.3 41.0 43.8 46.8 49.9 |
Y225M-2 |
45 |
20×100 |
M 16×60 |
M 16 |
16 |
|
Y250M-2 |
55 |
25×130 |
M 20×75 |
M 20 |
20 |
|||||||||
|
機 號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
7.1 |
D |
2900 |
1 2 3 4 5 6 7 |
12427 12321 12078 11776 11415 11055 10635 |
12292 13475 14643 15826 17009 18177 19360 |
77.2 78.2 78 76.7 74.9 72.7 70 |
52.70 56.57 60.49 64.84 69.30 73.94 78.82 |
61.8 66.4 71.0 76.1 81.3 86.8 92.5 |
Y280S-2 |
75 |
TL8 (200-65×65) |
M 20×500 |
M 20 |
20 |
|
Y315S-2 |
110 |
M 24×630 |
M 24 |
24 |
||||||||||
|
8 |
D |
2900 |
1 2 3 4 5 6 7 |
15955 15818 15504 15112 14644 14177 13634 |
17584 19277 20947 22640 24332 26003 27696 |
77.2 78.2 78 76.7 74.9 72.7 70 |
95.72 102.73 109.86 117.75 125.85 134.28 143.14 |
112.3 120.5 128.9 138.2 147.7 157.6 168.0 |
Y315M-2 |
132 |
TL8 (200-65×65) |
M 24×630 |
M 24 |
24 |
|
Y315L2-2 |
200 |
|||||||||||||
9-26 No8D、9D、10D、11.2D高壓離心通風機性能與選用件表
|
機 號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
|
|
型號 |
功率KW |
|||||||||||||
|
8 |
D |
1450 |
1 2 3 4 5 6 7 |
3834 3802 3729 3638 3529 3421 3294 |
8792 9639 10473 11320 12166 13001 13848 |
77.2 78.2 78 76.7 74.9 72.7 70 |
11.96 12.84 13.73 14.72 15.73 16.79 17.89 |
14.0 15.1 16.1 17.3 18.5 19.7 21.0 |
Y180M-4 |
18.5 |
TL8 (200-65×48) |
M 12×300 |
M 12 |
12 |
|
Y200L-4 |
30 |
TL8 (200-65×55) |
M 16×400 |
M 16 |
16 |
|||||||||
|
9 |
D |
1450 |
1 2 3 4 5 6 7 |
4869 4828 4736 4620 4481 4343 4181 |
12518 13723 14913 16118 17322 18512 19717 |
77.2 78.2 78 76.7 74.9 72.7 70 |
21.56 23.14 24.75 26.53 28.35 30.25 32.24 |
25.3 27.2 29.0 31.1 33.3 35.5 37.8 |
Y200L-4 |
30 |
TL8 (200-65×55) |
M 16×400 |
M 16 |
16 |
|
Y225M-4 |
45 |
TL8 (200-65×60) |
||||||||||||
|
10 |
D |
1450 |
1 2 3 4 5 6 7 |
6143 6056 5920 5761 5560 5309 5065 |
17172 19319 21465 23612 25758 27905 30052 |
80.4 81..2 80.4 78.6 76 73 70 |
35.69 39.19 43.02 47.10 51.35 55.35 59.34 |
41.9 46.0 50.5 55.3 60.3 65.0 69.6 |
Y250M-4 |
55 |
TL8 (200-65×65) |
M 20×500 |
M 20 |
20 |
|
Y280S-4 |
75 |
TL8 200-65×75) |
||||||||||||
|
11.2 |
D |
1450 |
1 2 3 4 5 6 7 |
7747 7637 7464 7264 7009 6691 6382 |
24126 27142 30157 33173 36189 39205 42221 |
80.4 81..2 80.4 78.6 76 73 70 |
62.90 69.07 75.82 83.01 90.50 97.54 104.58 |
73.8 81.0 89.0 97.4 106.2 114.5 122.7 |
Y315S-4 |
110 |
TL9 (240-85×80) |
M 24×630 |
M 24 |
24 |
|
Y315M-4 |
132 |
|||||||||||||
9-26 No11.2D、12.5D、14D高壓離心通風機性能與選用件表
|
機 號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功率 KW |
所需功 率KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
||
|
型號 |
功率KW |
||||||||||||||
|
11.2 |
D |
960 |
1 2 3 4 5 6 7 |
3346 3299 3225 3140 3031 2895 2763 |
15973 17969 19966 21963 23959 25956 27953 |
80.4 81..2 80.4 78.6 76 73 70 |
18.25 20.04 22.00 24.09 26.26 28.31 30.35 |
21.4 23.5 25.8 28.3 30.8 33.2 35.6 |
Y225M-6 |
30 |
TL9 (240-85×60) |
M 16×400 |
M 16 |
16 |
|
|
Y250M-6 |
37 |
TL9 (240-85×65) |
M 20×500 |
M 20 |
20 |
||||||||||
|
12.5 |
D |
1450 |
1 2 3 4 5 6 7 |
9713 9575 9356 9103 8782 8381 7993 |
33540 37732 41925 46117 50310 54503 58695 |
80.4 81..2 80.4 78.6 76 73 70 |
108.91 119.60 131.30 143.75 156.70 168.90 181.10 |
127.8 140.3 154.1 168.7 183.9 198.2 212.5 |
Y315L1-4 |
160 |
TL9 (290-85×80) |
M 24×630 |
M 24 |
24 |
|
|
Y355M2-4 |
250 |
TL10 (290-85×100) |
|||||||||||||
|
12.5 |
D |
960 |
1 2 3 4 5 6 7 |
4179 4121 4028 3921 3785 3615 3450 |
22206 24981 27757 30533 33309 36084 38860 |
80.4 81..2 80.4 78.6 76 73 70 |
31.61 34.71 38.10 41.72 45.48 49.02 52.56 |
37.1 40.7 44.7 49.0 53.4 57.5 61.7 |
Y280S-6 |
45 |
TL9 (240-85×75) |
M 20×500 |
M 20 |
20 |
|
|
Y315S-6 |
75 |
TL9 (240-85×80) |
M 24×630 |
M 24 |
24 |
||||||||||
|
14 |
D |
1450 |
1 2 3 4 5 6 7 |
12285 12109 11830 11508 11099 10589 10095 |
47121 53011 58902 64792 70682 76572 82463 |
80.4 81..2 80.4 78.6 76 73 70 |
191.94 210.78 231.39 253.33 276.16 297.66 319.16 |
225.2 247.3 271.5 297.3 324.1 349.3 374.5 |
Y355M2-4 |
250 |
TL10 (290-95×100) |
M 24×630 |
M 24 |
24 |
|
|
JS138-4 |
410 |
TL11 (350-95×85) |
|||||||||||||
9-26 No14D、16D高壓離心通風機性能與選用件表
|
機 號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
聯軸器 GB4323-84 （一套） |
地腳螺栓 GB799-88 （4個） |
螺母 GB6170-86 （4個） |
墊圈 GB97.1-85 （4個） |
||
|
型號 |
功率 KW |
||||||||||||||
|
14 |
D |
960 |
1 2 3 4 5 6 7 |
5262 5188 5071 4936 4764 4549 4341 |
31197 35097 38997 42897 46796 50696 54596 |
80.4 81..2 80.4 78.6 76 73 70 |
55.70 61.17 67.15 73.52 80.15 86.39 92.63 |
65.4 71.8 78.8 86.3 94.0 101.4 108.7 |
Y315S-6 |
75 |
TL10 (240-95×80) |
M 24×630 |
M 24 |
24 |
|
|
Y315L1-6
|
110 |
TL10 (240-95×80) |
|||||||||||||
|
16 |
D |
1450 |
1 2 3 4 5 6 7 |
16250 16014 15640 15210 14663 13983 13324 |
70339 79131 87923 96716 105500 114300 123090 |
80.4 81..2 80.4 78.6 76 73 70 |
374.22 410.95 451.14 493.92 538.43 580.35 622.26 |
439.1 482.2 529.4 579.6 631.8 681.0 730.2 |
JSQ-147-4 (3000V) |
500 |
TL11 (350-95×110) |
M 36×1000 |
M 36 |
36 |
|
|
JSQ-158-4 （3000V）
|
850 |
TL12 (410-95×120) |
|||||||||||||
|
16 |
D |
960 |
1 2 3 4 5 6 7
|
6911 6913 6659 6481 6254 5971 5696 |
46569 52390 58211 64032 69854 75675 81496 |
80.4 81..2 80.4 78.6 76 73 70 |
108.60 119.26 130.92 143.34 156.25 168.42 180.58 |
127.4 139.9 153.6 168.2 183.3 197.6 211.9 |
Y355M2-6 |
185 |
TL11 (350-95×90) |
M 24×630 |
M 24 |
24 |
|
|
Y355L1-6 |
220 |
||||||||||||||
xhblower
