概述
T40型軸流通風機是由30K4型（又稱03-11型）軸流通風機改進設計而成。
本風機由于修改了原30K4型風機的翼型，采用了新型圓筒形輪轂結構，因而使風機的空氣效率由原來的67%提高到84%，并增強了葉根處的強度。
T40型軸流通風機可用作一般工廠、倉庫、辦公室、住宅等場合的通風換氣或加強暖氣散熱之用，若將機殼去掉，則可作自由風扇，亦可在較長排氣管道內間隔串聯安裝，以提高管道中的風壓。
本系列風機產品按葉輪直徑不同共分成十個機號，依次排列為№2.5、3、3.5、4、5、6、7、8、9、10。每一種機號的葉片又可安裝成15°、20°、25°、30°、35°五種角度。
本系列產品均采用葉輪直接裝在電動機上的直聯結構，在葉輪圓周速度不超過60m/s條件下配以三種轉數：2900r/min、1450 r/min、960 r/min。面對進風口方向看葉輪均為逆時針旋轉。
由于葉輪直徑大小、葉片安裝角度、主軸轉速快慢等不同，故其風量、風壓及消耗動力亦隨之不同，風壓由31Pa～473Pa，風量由564m3/h～48200m3/h。（詳見性能表）
通過風機的氣體應不易燃、不易爆、無腐蝕性、無粘性物質及顯著粉塵，其溫度不得超過45℃。

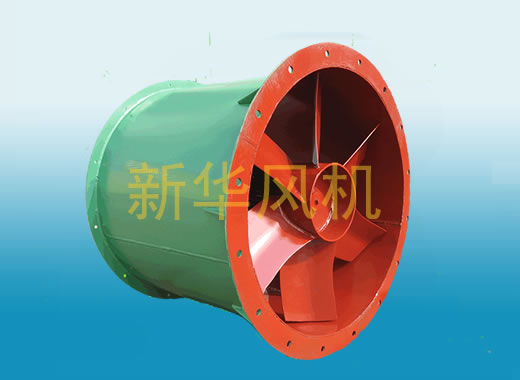

本風機由葉輪、機殼、集風器三部分組成。
葉輪部：由葉片、輪轂組成，葉片系圓弧薄板，由薄鋼板沖壓而成，按所需安裝角焊于輪轂外圓上。
機殼部：由風筒、底座及支板等組成，均采用薄鋼板及型材制成。風筒為直圓筒形，與葉輪之間有一定的間隙。
集風器部：為減少氣流進入口的損失，集風器制成圓弧流線型，由薄鋼板沖壓或旋壓機旋壓成形。
選用
本書性能表中的參數系風機在標準狀況下的性能，所謂標準狀況即：
t=20℃X＝50% P＝101325Pa ρ＝1.2kg/m3
當風機在非標準狀況下工作時，其性能按下式換算：
Q＝Q0×
P＝P0×
N＝N0×
×
式中：Q0、P0、N0、n0、ρ0指標準狀況下的風量、風壓、功率、轉速和空氣密度。
Q、P、N、n、ρ使用工況下的風量、風壓、功率、轉速和空氣密度。
使用安裝與維護
1、本通風機可用在較長的管道內，相同機號的風機可串聯安裝，以增高風壓。
2、本通風機不得吊裝使用。
3、流過通風機的氣體需清潔干燥，不得濕有過多雜質和水蒸氣。
4、安裝前應詳細檢查通風機是否在包裝、裝卸、運輸過程中被摔、被擠、被壓而受損變形，如有，則必須修理完善，而后安裝。
5、安裝時要注意檢查各連接部分有無松動，葉輪與風筒間隙應均勻適當，不得刮蹭。
6、進出風管重量不得由風機風筒承受，安裝時應另加支撐，無管道通風機進氣口端須裝集風器。
7、風機底座必須與地基平面自然吻合，不得敲打底座，強制連接，以防底座變形。安裝時應校正底座，基本保持水平位置，然后擰緊螺栓。
8、安裝完畢后，須先進行試運轉，試轉正常后方可正式使用。
9、風機長期未使用時，須先檢查各連接部分是否牢固可靠，葉輪與風筒間隙是否適宜，并經試運轉后方可正式使用。
10、經常注意風機在運轉中有無異響、異震、異味等反常現象，并應及時檢查修理。
11、風機正式運轉后應視使用情況，定期進行檢查、加油。
12、風機的移動、維修不得在運行中進行。
T40型軸流通風機性能表
|
機號 |
轉速 r/min |
葉片 |
全壓 Pa |
風量 m3/h |
軸功率 KW |
電動機 |
||
|
數量（個） |
角度（°） |
型號 |
功率KW |
|||||
|
2.5 |
2900 |
4 |
15 20 25 30 35 |
125 138 140 149 184 |
1130 1451 1861 2009 2272 |
0.0578 0.0783 0.0992 0.1145 0.1657 |
AO25612 AO25612 AO25622 AO25622 AO26312 |
0.09 0.09 0.12 0.12 0.18 |
|
1450 |
4 |
15 20 25 30 35 |
31 34 35 37 46 |
565 724 932 1012 1141 |
0.0072 0.0098 0.0124 0.0143 0.0207 |
JWO6B-4 |
0.025 |
|
|
3 |
2900 |
4 |
15 20 25 30 35 |
180 199 202 215 266 |
1951 2498 3218 3481 3931 |
0.144 0.195 0.247 0.285 0.413 |
AO26312 AO26322 AO26322 AO27112 AO27122 |
0.180 0.25 0.25 0.37 0.55 |
|
1450 |
4 |
15 20 25 30 35 |
45 50 51 54 67 |
976 1249 1609 1739 1958 |
0.0180 0.0244 0.0308 0.0356 0.0516 |
AO25624 |
0.09 |
|
|
3.5 |
2900 |
4 |
15 20 25 30 35 |
245 272 274 292 363 |
3100 3971 5119 5519 6239 |
0.311 0.422 0.533 0.615 0.892 |
AO27112 AO27122 AO27122 AO28012 Y802-2 |
0.37 0.55 0.55 0.75 1.1 |
|
1450 |
4 |
15 20 25 30 35 |
62 68 69 74 90 |
1552 1980 2560 2761 3121 |
0.0389 0.0528 0.0666 0.0769 0.1113 |
AO25614 AO25614 AO25624 AO25624 AO26314 |
0.06 0.06 0.09 0.09 0.12 |
|
|
4 |
2900 |
4 |
15 20 25 30 35 |
321 355 359 382 473 |
4630 5918 7639 8240 9310 |
0.605 0.822 1.039 1.200 1.732 |
Y802-2 Y802-2 Y802-2 Y90S-2 Y90L-2 |
1.1 1.1 1.1 1.5 2.2 |
|
1450 |
4 |
15 20 25 30 35 |
80 88 90 95 119 |
2318 2959 3820 4118 4658 |
0.0756 0.1027 0.1299 0.1500 0.2168 |
AO27114 |
0.25 |
|
|
5 |
1450 |
4 |
15 20 25 30 35 |
125 138 140 149 184 |
4522 5789 7448 8050 9090 |
0.231 0.314 0.396 0.457 0.662 |
Y802-4 |
0.75 |
|
960 |
4 |
15 20 25 30 35 |
54 61 62 66 81 |
2992 3830 4939 5332 6019 |
0.0669 0.0909 0.1149 0.1327 0.1920 |
90S-6 |
0.25 |
|
T40型軸流通風機性能表
|
機號 |
轉速 r/min |
葉片 |
全壓 Pa |
風量 m3/h |
軸功率 KW |
電動機 |
||
|
數量（個） |
角度（°） |
型號 |
功率KW |
|||||
|
6 |
1450 |
4 |
15 20 25 30 35 |
180 200 202 215 267 |
7808 9990 12899 13900 15700 |
0.575 0.780 0.986 1.138 1.650 |
Y90S-4
Y90L-4 Y100L1-4 |
1.1
1.5 2.2 |
|
960 |
4 |
15 20 25 30 35 |
79 87 88 94 117 |
5159 6610 8510 9202 10400 |
0.167 0.227 0.286 0.331 0.476 |
Y90S-6 |
0.75 |
|
|
7 |
1450 |
4 |
15 20 25 30 35 |
245 272 274 294 363 |
12398 15901 20498 22100 24998 |
1.240 1.690 2.130 2.470 3.570 |
Y90L-4
Y100L1-4 Y100L2-4 Y112M-4 |
1.5
2.2 3 4 |
|
960 |
4 |
15 20 25 30 35 |
108 119 121 128 159 |
8201 10501 13500 14602 16494 |
0.360 0.490 0.619 0.715 1.034 |
Y90S-6
Y90L-6 |
0.75
1.1 |
|
|
8 |
1450 |
4 |
15 20 25 30 35 |
321 355 359 381 473 |
18500 23699 30499 33001 37520 |
2.430 3.290 4.160 4.810 6.960 |
Y100L2-4 Y112-4
Y132S-4 Y132M-4 |
3 4
5.5 7.5 |
|
960 |
4 |
15 20 25 30 35 |
140 156 158 168 208 |
12301 15700 20200 21812 24700 |
0.703 0.954 1.210 1.400 2.020 |
Y90L-6
Y100L-6 Y112M-6 |
1.1
1.5 2.2 |
|
|
9 |
960 |
4 |
15 20 25 30 35 |
177 197 199 212 263 |
17399 22298 28699 31100 31500 |
1.270 1.720 2.180 2.510 3.640 |
Y100L-6 Y112M-6 Y132S-6
Y132M1-6 |
1.5 2.2 3
4 |
|
10 |
960 |
4 |
15 20 25 30 35 |
220 243 246 262 323 |
24001 30701 39337 42700 48200 |
2.150 2.910 3.680 4.260 6.150 |
Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 Y160M2-6 |
2.2 3 4 5.5 7.5 |
