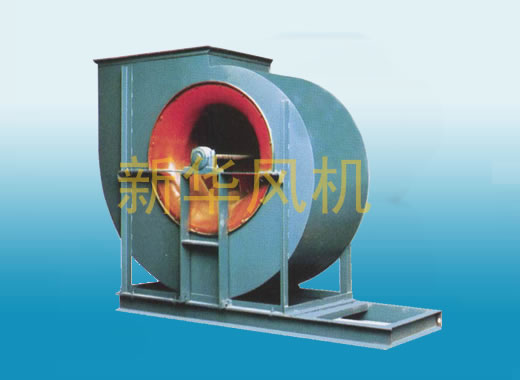

T4-72離心風機

4-72
產品描述：T4-72型離心通風機一般用于工廠及較大建筑物的通風換氣，它既可輸入氣體，也可輸出氣體。它輸送的氣體為空氣或其他不自燃、不揮發、對人體無害、對鋼鐵材料無腐蝕性之氣體。氣體內不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超80℃。
在線訂購

風機的用途

T4-72型離心通風機一般用于工廠及較大建筑物的通風換氣，它既可輸入氣體，也可輸出氣體。它輸送的氣體為空氣或其他不自燃、不揮發、對人體無害、對鋼鐵材料無腐蝕性之氣體。氣體內不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m³。氣體溫度不得超80℃。

風機的型式

風機可制成右旋和左旋兩種型式。從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。

風機的結構

№3-6風機主要由葉輪、機殼、進風口等部分配直聯電機組成：№7-12除具有上述部分外，還有傳動分。

1、葉輪：由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成，均用鋼板制造，并經靜、動平衡校正和超速運轉實驗，空氣性能良好運轉平穩可靠。

2、機殼：№3-12機殼制成整體結構；№14-20機殼制成兩開式，沿中分水平面分為兩半，由螺栓聯接。

3、進風口：制成整體結構，用螺栓固定于風機一側，與軸向平行的截面為曲線形，它能使氣體順利進入葉輪、且損失較小。

4、傳動：由主軸、軸承箱、滾動軸承、皮帶輪組成。

風機的性能與選擇

本書只給出№10樣機的無因次性能表及曲線，其它機號的有因次性能表和性能曲線均可由此推出，其公式如下：

Q=900πD₂²U₂Φ (m³/h) P=ρ₁U₂²Ψ/Kp (Pa)

Kp= Pin= (KW)

Pre= (KW)

式中：

Q—流量 (m³/h)

Kp—全壓壓縮性系數

P—全壓 (Pa)

Pin—內功率 (KW)

Pre—所需功率 (KW)

D₂—葉輪葉片外緣直徑 (m)

U₂—葉輪葉片外緣線速度 (m/s)

ρ₁—進氣密度 (kg/m³)

ηm—機械效率

K—電機儲備系數

流量過多或不足時的處理：

在使用時，常常發現流量過多或不足的現象。產生這種現象的原因很多，如果在使用過程中發生這種現象，主要由于管網中的阻力時大時小，或風機在飛動區工作等緣故；如在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，主要是由于管網堵塞。

在新風機安裝后，進行運轉時就發生流量過大或不足現象，其原因主要有下列幾點：

(1)管網阻力實際值與計算值相差過大。由一般管風特性方程式P=KQ²(K為阻力系數)

可知，如實際值K小于計算K時，則流量增大；反之則流量減少。

(2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。

在新風機安裝后開始運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除：

(1)利用調節門的開閉度。

(2)改變風機轉速。

(3)調換力較高或較低的風機。

(4)改變管網阻力系數。

必須指出的是：一般都采用節流裝置來調節流量。但當實際流量比所需流量大得很多時，這種方法浪費電力過多，很不經濟。如條件允許，通常采用降低風機轉速或調換壓力較低的風機。當調節門全開時，流量仍嫌過小，此時設法改變管網使阻力系數，以增加流量，亦可采用增加風機轉速和調換壓力較高的風機，但風機的最大轉速不得超性能表之高轉速。

風機性能一般指在標準狀態輸送空氣的性能。標準狀態系指：大氣壓Pa=101325Pa、大氣溫度t=20℃、相對濕度X=50%、空氣密度ρ=1.2kg/m³。

當使用狀態為非標準狀態時，必須把非標準狀態下的性能換算到標準狀態的性能，然后查表選擇，其換算公式如下：

(m³/h) (Pa)

(KW) ηin0=ηin

式中有注腳0為標準狀態 無注腳0為使用狀態

T4-72№10樣機的無因次性能表

Ψd

ηin

0.142

0.455

0.0149

0.0827

0.781

0.166

0.445

0.0203

0.0894

0.826

0.191

0.425

0.0270

0.0946

0.858

0.215

0.395

0.0342

0.0978

0.868

0.240

0.350

0.0428

0.0994

0.845

0.264

0.290

0.0521

0.098

0.781

機械效率

傳動方式	電機直聯	聯軸器	三角皮帶
ηm	1	0.98	0.95

電機儲備系數

軸功率KW	<0.5	>0.5-1	>1-2	>2-5	>5
K	1.5	1.4	1.3	1.2	1.15

風機的安裝與使用

在安裝操作的過程中必須注意下列幾點：

1、在一些結合面上為防止生銹、減少拆卸困難，應涂上潤滑脂或機油。

2、在上接全面的螺栓時，如有定位銷釘應先上好，再擰緊螺栓。

3、檢查機殼內及其它殼體內部，不應有掉入、遺留的工具或雜物。

4、安裝風機時，輸氣管道的重量不應機殼上，按圖紙校正進風口與葉輪之間間隙尺寸，而且保持軸向水平位置。

5、安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。

6、出風口被安成某一角度時，從后圓盤適當?shù)匦D能保持標牌在水平位置，其中№7-12角鋼法蘭面應保持水平。

7、安裝№7-12C式風機時，需測量風機主軸和電機軸的不平行度。兩軸不平行度允差為0.05mm。

8、風機安裝完后，用手或杠桿撥動轉子，檢查是否有過緊或碰撞的現象，在沒有這些現象時方可進行試轉。

9、電機安裝后，安裝皮帶輪或聯軸器護罩如進氣口處不接進氣管道時，也需加添防護網或其它安全裝置(用戶自備)。

其他部件按圖紙安裝。

由于風機主軸轉速n與內功率N之間有如下關系：

因此在電機容量不改變時，主軸轉速不宜改變，若主軸轉速增大，電機有過負荷被燒毀的危險。

風機所采用電機功率，系指在特定工況下，加上機械損失與應有的儲備量而言，并非出風口全開時所需功率。如風機的出口或入口不接管路或未加外界阻力而進行空運轉，則電機也有燒毀的危險。為安全起見，應在風機的出口或入口管路中加上閥門起動電機時將其關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意電機是否超過規定值。

7、風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時軸承溫升不得超過周圍環境溫度40℃，軸承部位均方根振動速度值不得大于6.3mm/s。

風機的維護

(一)風機維護工作制度

1、風機必須專人使用和保管，且該人必須懂得風機的使用常識和其他相關應知應會。

2、風機應定期加油、緊固。

3、只有在風機設備完全正常的情況下(即：無異響、無噪聲、無缺油、無松曠、無變形)方可運轉。

4、定期清除風機及氣體輸送管道內部的灰塵、污垢、及水等雜質并防止銹蝕。

5、對風機設備的修理不允許在運轉過程中。

6、對溫度計及油標的靈敏性應定期檢查，并應將軸承箱油位控制在規定的允許范圍內。

(二)風機的主要故障及原因

1、軸承劇烈振動

eq \o\ac(○,1)1風機軸與電機軸不平行，皮帶輪槽錯位；

eq \o\ac(○,2)2機殼或進風口與葉輪摩擦；

eq \o\ac(○,3)3基礎剛度不夠或不牢固；

eq \o\ac(○,4)4葉輪鉚釘松動或輪盤變形；

eq \o\ac(○,5)5葉輪軸盤與軸松動；

eq \o\ac(○,6)6機殼與支架、軸承箱與支架、軸承蓋與座等聯接螺栓松動；

eq \o\ac(○,7)7風機進出口氣管道的安裝不良；

eq \o\ac(○,8)8轉子不平衡。

2、軸承溫升過高

eq \o\ac(○,1)1軸承箱劇烈振動；

eq \o\ac(○,2)2潤滑油脂質量不良、變質、含有灰塵、粘砂、污垢等雜質；

eq \o\ac(○,3)3軸承箱蓋、座聯接螺栓之緊力過大或過?。?

eq \o\ac(○,4)4軸與滾動軸承安裝歪斜，前后二軸承不同心；

eq \o\ac(○,5)5滾動軸承損壞。

3、電機電流過大和溫升過高

eq \o\ac(○,1)1開車時進氣管內閘門或節流閥未關嚴；

eq \o\ac(○,2)2流量超過規定值，或風管漏氣；

eq \o\ac(○,3)3風機輸送氣體密度過大；

eq \o\ac(○,4)4電機輸入電壓過低或電源單相斷電；

eq \o\ac(○,5)5受軸承箱劇烈振動的影響；

eq \o\ac(○,6)6風機工作情況惡化，或發生故障。

訂貨須知

訂貨時須注明風機的型號、轉速、風量、壓力、出風口角度及旋轉方向，以及電動機型號規格。

T4-72離心通風機性能與選用件表

機號№	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		地腳螺栓 GB799-76 （4個）	螺母 GB6170-76 （4個）	墊圈 GB86-85 （4個）
機號№	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	地腳螺栓 GB799-76 （4個）	螺母 GB6170-76 （4個）	墊圈 GB86-85 （4個）
3	A	2900	1	1588	1142	73	0.69	0.96	Y90S-2 (B35)	1.5	M8×200	M8	8
			2	1797	1124	76.3	0.73	1.03
			3	2005	1097	78.7	0.77	1.08
			4	2214	1057	80.6	0.80	1.12
			5	2423	994	81.7	0.82	1.14
			6	2631	924	80.8	0.83	1.17
			7	2840	829	7.5	0.84	1.18
			8	3049	716	73	0.83	1.16
3	A	1450	1	794	285	73	0.09	0.13	Y802-4 (B35)	0.75	M8×200	M8	8
			2	898	280	76.3	0.09	0.14
			3	1003	273	78.7	0.10	0.14
			4	1107	263	80.6	0.10	0.15
			5	1211	248	81.7	0.10	0.15
			6	1316	230	80.8	0.10	0.16
			7	1420	207	7.5	0.11	0.16
			8	1524	179	73	0.10	0.16
3.5	A	2900	1	2522	1556	73	1.49	1.93	Y100L-2 (B35)	3	M10×250	M10	10
			2	2853	1532	76.3	1.58	2.06
			3	3184	1495	78.7	1.67	2.17
			4	3516	1440	80.6	1.74	2.26
			5	3847	1355	81.7	1.76	2.29
			6	4178	1259	80.8	1.80	2.34
			7	4510	1129	7.5	1.82	2.36
			8	4841	976	73	1.79	2.33
3.5	A	1450	1	1261	388	73	0.19	0.28	Y90S-4 (B35)	1.1	M8×200	M8	8
			2	1427	382	76.3	0.20	0.30
			3	1592	372	78.7	0.21	0.31
			4	1758	359	80.6	0.22	0.33
			5	1924	337	81.7	0.22	0.33
			6	2089	314	80.8	0.22	0.34
			7	2255	281	7.5	0.23	0.34
			8	2421	243	73	0.22	0.34

T4-72離心通風機性能與選用件表

機號№	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		地腳螺栓 GB799-76 （4個）	螺母 GB6170-76 （4個）	墊圈 GB86-85 （4個）
機號№	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	地腳螺栓 GB799-76 （4個）	螺母 GB6170-76 （4個）	墊圈 GB86-85 （4個）
4	A	2900	1	3764	2036	73	2.90	3.48	Y132S1-2 (B35)	5.5	M10×250	M10	10
			2	4259	2005	76.3	3.09	3.70
			3	4753	1956	78.7	3.26	3.91
			4	5248	1884	80.6	3.38	4.06
			5	5743	1772	81.7	3.44	4.12
			6	6237	1646	80.8	3.51	4.21
			7	6732	1476	7.5	3.54	4.25
			8	7226	1275	73	3.49	4.19
4	A	1450	1	4882	506	73	0.36	0.54	Y90S-4 (B35)	1.1	M8×200	M8	8
			2	2129	499	76.3	0.39	0.58
			3	2377	486	78.7	0.41	0.61
			4	2624	469	80.6	0.42	0.63
			5	2871	441	81.7	0.43	0.64
			6	3119	410	80.8	0.44	0.66
			7	3366	368	7.5	0.44	0.66
			8	3613	318	73	0.44	0.65
4.5	A	2900	1	5360	2583	73	5.22	6.00	Y132S-2 (B35)	7.5	M10×250	M10	10
			2	6064	2542	76.3	5.56	6.39
			3	6768	2480	78.7	5.87	6.75
			4	7472	2388	80.6	6.10	7.01
			5	8176	2246	81.7	6.19	7.12
			6	8881	2087	80.8	6.32	7.27
			7	9585	1871	7.5	6.39	7.35
			8	10288	1616	73	6.29	7.23
4.5	A	1450	1	2680	641	73	0.65	0.91	Y90S-4 (B35)	1.1	M8×200	M8	8
			2	3032	631	76.3	0.70	0.97
			3	3384	616	78.7	0.73	1.03
			4	3736	593	80.6	0.76	1.07
			5	4088	558	81.7	0.77	1.08
			6	4440	519	80.8	0.79	1.11
			7	4792	466	7.5	0.80	1.12
			8	5144	402	73	0.79	1.10

T4-72離心通風機性能與選用件表

機號№	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		地腳螺栓 GB799-76 （4個）	螺母 GB6170-76 （4個）	墊圈 GB86-85 （4個）
機號№	傳動方式	轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	地腳螺栓 GB799-76 （4個）	螺母 GB6170-76 （4個）	墊圈 GB86-85 （4個）
5	A	2900	1	7352	3195	75.1	8.59	9.88	Y160M1-2 (B35)	11	M12×300	M12	12
			2	8318	3145	78.3	9.18	10.56	Y160M1-2 (B35)	11
			3	9284	3067	80.8	9.68	11.14		15
			4	10249	2954	82.6	10.08	11.59
			5	11215	2778	83.5	10.26	11.80
			6	12181	2581	82.8	10.45	12.01
			7	13147	2314	80.2	10.45	12.01
			8	14113	1998	75.1	10.35	11.91
5	A	1450	1	3676	792	75.1	1.07	1.40	Y100L1-4 (B35)	2.2	M10×250	M10	10
			2	4159	780	78.3	1.15	1.49
			3	4642	761	80.8	1.21	1.57
			4	5125	733	82.6	1.26	1.64
			5	5608	690	83.5	1.28	1.67
			6	6091	641	82.8	1.31	1.70
			7	6574	575	80.2	1.31	1.70
			8	7057	497	75.1	1.29	1.68
6	A	2900	1	6352	1142	75.1	2.67	3.21	Y112M-4 (B35)	4	M10×250	M10	10
			2	7187	1124	78.3	2.86	3.43
			3	8021	1097	80.8	3.01	3.61
			4	8856	1057	82.6	3.13	3.76
			5	9691	994	83.5	3.19	3.83
			6	10525	924	82.8	3.25	3.90
			7	11359	829	80.2	3.25	3.90
			8	12194	716	75.1	3.22	3.86
6	A	1450	1	4206	499	75.1	0.78	1.09	Y100L-6 (B35)	1.5	M10×250	M10	10
			2	4758	492	78.3	0.83	1.16
			3	5311	480	80.8	0.87	1.22
			4	5863	462	82.6	0.91	1.27
			5	6416	435	83.5	0.93	1.30
			6	6968	404	82.8	0.94	1.32
			7	7521	363	80.2	0.94	1.32
			8	8073	313	75.1	0.93	1.31

T4-72№7C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
1800	1	12521	2406	75.1	11.05	13.38	Y160L-4	15	B	4	3175	50-B4-280	42-B4-355	SHT542-2
	2	14166	2369	78.3	11.81	14.29	Y160L-4	15					42-B4-355
	3	15812	2310	80.8	12.46	15.08	Y180M-4	18.5					48-B4-355
	4	17457	2225	82.6	12.96	15.69
	5	19102	2093	83.5	13.20	15.97
	6	20747	1945	82.8	13.44	16.26
	7	22392	1744	80.2	13.44	16.26
	8	24038	1506	75.1	13.32	16.12
1600	1	11130	1897	75.1	7.76	9.39	Y160M-4	11	B	4	3175	50-B4-280	42-B4-315	SHT542-2
	2	12592	1868	78.3	8.29	10.04
	3	14055	1822	80.8	8.75	10.59
	4	15517	1755	82.6	9.10	11.02
	5	16980	1651	83.5	9.27	11.22
	6	18442	1534	82.8	9.44	11.42
	7	19904	1376	80.2	9.44	11.42
	8	21367	1189	75.1	9.35	11.32
1250	1	8696	1155	75.1	3.70	4.67	Y132S-4	5.5	B	4	3353	50-B4-280	38-B4-250	SHT542-1
	2	9838	1137	78.3	3.95	4.99
	3	10980	1109	80.8	4.17	5.27
	4	12123	1069	82.6	4.34	5.48
	5	13265	1005	83.5	4.42	5.58
	6	14408	934	82.8	4.50	5.68
	7	15550	838	80.2	4.50	5.68
	8	16693	724	75.1	4.46	5.63
1120	1	7791	927	75.1	2.66	3.36	Y112M-4	4	B	4	3353	50-B4-280	28-B4-224	SHT542-1
	2	8815	912	78.3	2.84	3.56
	3	9839	890	80.8	3.00	3.79
	4	10862	857	82.6	3.12	3.94
	5	11886	807	83.5	3.18	4.02
	6	12909	750	82.8	3.24	4.09
	7	13933	673	80.2	3.24	4.09
	8	14957	581	75.1	3.21	4.05

T4-72№7C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
1000	1	6957	738	75.1	1.89	2.59	Y100L2-2	3	A	2	3175	50-A2-280	28-A2-200	SHT542-1
	2	7871	727	78.3	2.02	2.56
	3	8785	709	80.8	2.14	2.70
	4	9699	683	82.6	2.22	2.81
	5	10612	643	83.5	2.26	2.86
	6	11526	897	82.8	2.30	2.91
	7	12440	536	80.2	2.30	2.91
	8	13354	463	75.1	2.28	2.88
900	1	6261	598	75.1	1.38	1.89	Y100L2-2	3	A	2	3175	50-A2-280	28-A2-180	SHT542-1
	2	7083	588	78.3	1.48	2.02
	3	7906	574	80.8	1.56	2.13
	4	8729	553	82.6	1.62	2.22
	5	9551	520	83.5	1.65	2.26
	6	10373	484	82.8	1.68	2.30
	7	11196	434	80.2	1.68	2.30
	8	12019	375	75.1	1.66	2.28
800	1	5565	472	75.1	0.97	1.33	Y100L1-4	2.2	A	2	3175	50-A2-280	28-A2-160	SHT542-0
	2	6296	465	78.3	1.04	1.42
	3	7028	453	80.8	1.09	1.50
	4	759	437	82.6	1014	1.56
	5	8490	411	83.5	1.16	1.59
	6	8221	382	82.8	1.18	1.61
	7	9952	343	80.2	1.18	1.61
	8	10683	296	75.1	1.17	1.60
710	1	4939	372	75.1	0.68	1.00	Y90L-4	1.5	A	2	3175	50-A2-280	24-A2-140	SHT542-0
	2	5588	366	78.3	0.72	1.07
	3	6237	357	80.8	0.76	1.13
	4	6886	344	82.6	0.80	1.17
	5	7535	324	83.5	0.81	1.19
	6	8184	301	82.8	0.82	1.22
	7	8833	270	80.2	0.82	1.22
	8	9482	233	75.1	0.82	1.20

T4-72№8C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
1800	1	18691	3150	75.1	21.54	26.08	Y200L-4	30	C	4	3810	50-C4-280	55-C4-355	SHT542-3
	2	21147	3101	78.3	23.02	27.86
	3	23603	3025	80.8	24.28	29.40
	4	26058	2913	82.6	25.26	30.58	Y225S-4	37					60-C4-355
	5	28514	2740	83.5	25.73	31.15
	6	30970	2545	82.8	26.19	31.71
	7	33426	2282	80.2	26.192	31.71
	8	35882	1970	75.1	25.96	31.43
1600	1	16614	2483	75.1	15.13	18.32	Y180L-4	22	C	4	3810	50-C4-280	48-C4-315	SHT542-2
	2	18797	2445	78.3	16.17	19.57
	3	20980	2385	80.8	17.05	20.64
	4	23163	2297	82.6	17.74	21.48
	5	25346	2160	83.5	18.07	21.87
	6	27529	2007	82.8	18.40	22.27
	7	29712	1800	80.2	18.40	22.27
	8	31895	1554	75.1	18.23	22.07
1250	1	12980	1511	75.1	7.22	8.73	Y160M-4	11	B	4	3810	50-B4-280	42-B4-250	SHT542-2
	2	14685	1487	78.3	7.71	9.33
	3	16390	1451	80.8	8.13	9.84
	4	18096	1398	82.6	8.46	10.24
	5	1801	1315	83.5	8.62	10.43
	6	21507	1222	82.8	8.77	10.62
	7	23212	1096	80.2	8.77	10.62
	8	24918	947	75.1	8.69	10.53
1120	1	11630	1211	75.1	5.19	6.28	Y132M-4	7.5	B	4	3810	50-B4-280	38-B4-225	SHT542-1
	2	13158	1193	78.3	5.54	6.71
	3	14686	1164	80.8	5.85	7.08
	4	16214	1121	82.6	6.09	7.37
	5	17742	1054	83.5	6.20	7.50
	6	19270	980	82.8	6.31	7.64
	7	20798	879	80.2	6.31	7.64
	8	22326	760	75.1	6.25	7.57

T4-72№8C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
1000	1	10384	965	75.1	3.69	4.67	Y132S-4	5.5	B	4	3556	50-B4-280	38-B4-200	SHT542-1
	2	11748	950	78.3	3.95	4.99
	3	13112	927	80.8	4.16	5.26
	4	14477	893	82.6	4.33	5.47
	5	15841	840	83.5	4.41	5.57
	6	17205	781	82.8	4.49	5.67
	7	18570	700	80.2	4.49	5.67
	8	19934	605	75.1	4.45	5.62
900	1	9346	781	75.1	2.69	3.40	Y112M-4	4	B	4	3556	50-B4-280	28-B4-180	SHT542-1
	2	10573	769	78.3	2.88	3.63
	3	11801	750	80.8	3.04	3.83
	4	13029	723	82.6	3.16	3.99
	5	14257	680	83.5	3.22	4.06
	6	15485	632	82.8	3.27	4.14
	7	16713	567	80.2	3.27	4.14
	8	17941	490	75.1	3.25	4.10
800	1	8307	617	75.1	1.89	2.59	Y100L2-4	3	A	2	3556	50-A2-280	28-A2-160	SHT542-1
	2	9399	607	78.3	2.02	2.55
	3	10490	592	80.8	2.13	2.69
	4	11581	571	82.6	2.22	2.80
	5	12673	537	83.5	2.26	2.85
	6	13764	499	82.8	2.30	2.90
	7	14856	448	80.2	2.30	2.90
	8	15947	387	75.1	2.28	2.88
710	1	7373	486	75.1	1.32	1.81	Y100L-4	2.2	A	2	3556	50-A2-280	24-A2-140	SHT542-1
	2	8341	478	78.3	1.41	1.93
	3	9310	466	80.8	1.49	2.04
	4	10278	449	82.6	1.55	2.12
	5	11247	423	83.5	1.58	2.16
	6	12216	393	82.8	1.61	2.20
	7	13184	353	80.2	1.61	2.20
	8	14153	305	75.1	1.59	2.18

T4-72№8C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
630	1	6542	382	75.1	0.92	1.36	Y100L-6	1.5	A	2	3556	50-A2-280	28-A2-200	SHT542-1
	2	7402	376	78.3	0.99	1.35
	3	8261	367	80.8	1.04	1.42
	4	9121	354	82.6	1.08	1.48
	5	9980	333	83.5	1.10	1.51
	6	10839	309	82.8	1.12	1.54
	7	11699	278	80.2	1.12	1.54
	8	12558	240	75.1	1.11	1.52

T4-72№10C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
1300	1	37328	2551	78.1	24.56	29.73	Y225S-4	37	D	5	4572	65-D5-380	60-D5-340	SHT542-3
	2	31947	2494	82.6	26.55	32.14
	3	36758	2381	85.8	28.10	34.01
	4	41377	2212	86.8	29.05	35.16
	5	46188	1958	84.5	29.52	35.73
	6	50807	1621	78.1	29.11	35.23
1170	1	24595	2063	78.1	17.91	21.67	Y200L-4	30	C	4	4572	65-C4-380	55-C4-315	SHT542-3
	2	28752	2017	82.6	19.36	23.43
	3	33082	1926	85.8	20.48	24.79
	4	37239	1789	86.8	21.17	25.63
	5	41569	1584	84.5	21.52	26.05
	6	45726	1311	78.1	21.22	25.68
1040	1	21862	1627	78.1	12.58	15.22	Y180L-4	18.5	B	4	4521	65-B4-380	48-B4-280	SHT542-2
	2	2557	1591	82.6	13.59	16.46
	3	29406	1519	85.8	14.38	17.41
	4	33101	1412	86.8	14.87	18.00
	5	3650	1250	84.5	15.11	18.30
	6	40645	1035	78.1	14.90	18.04

T4-72№10C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
940	1 2 3 4 5 6	19760 23100 26597 29918 33397 36737	1328 1299 1240 1152 1020 845	78.1 82.6 85.8 86.8 84.5 78.1	9.29 10.04 10.62 10.98 11.16 11.00	11.24 12.15 12.86 13.29 13.51 13.32	Y160L-4	15	B	4	4521	65-B4-380	42-B4-250	SHT542-2
830	1 2 3 4 5 6	17447 20396 23468 26417 19489 32438	1034 1012 966 898 795 658	78.1 82.6 85.8 86.8 84.5 78.1	6.39 6.91 7.31 7.56 7.68 7.57	7.74 8.36 8.85 9.15 9.30 9.17	Y160M-4	11	B	4	4521	65-B4-380	42-B4-224	SHT542-2
740	1 2 3 4 5 6	15556 18185 20923 23553 26291 28921	822 803 767 713 632 523	78.1 82.6 85.8 86.8 84.5 78.1	4.53 4.90 5.18 5.36 5.44 5.37	5.72 5.93 6.27 6.49 6.59 6.50	Y132M-4	7.5	B	4	4521	65-B4-380	38-B4-200	SHT542-1
660	1 2 3 4 5 6	13874 16219 18661 21006 23449 25794	653 639 610 567 502 416	78.1 82.6 85.8 86.8 84.5 78.1	3.21 3.47 3.68 3.80 3.86 3.81	4.06 4.39 4.64 4.80 4.88 4.81	Y132M2-6	5.5	B	4	4521	65-B4-380	38-B4-265	SHT542-1
580	1 2 3 4 5 6	12192 14253 16399 18460 20607 22667	504 493 471 438 388 321	78.1 82.6 85.8 86.8 84.5 78.1	2.18 2.36 2.50 2.58 2.62 2.58	2.76 2.98 3.15 3.26 3.31 3.26	Y132M1-6	4	B	4	4521	65-B4-380	38-B4-236	SHT542-1
520	1 2 3 4 5 6	10931 12778 14703 16550 18475 20322	405 396 378 352 312 258	78.1 82.6 85.8 86.8 84.5 78.1	1.57 1.70 1.80 1.86 1.89 1.86	2.15 2.33 2.46 2.54 2.59 2.55	Y132S-6	3	B	4	4521	65-B4-380	38-B4-212	SHT542-1

T4-72№12C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
1170	1 2 3 4 5 6	42500 49684 57166 64349 71832 79015	2980 2914 2781 2583 2287 1892	78.1 82.6 85.8 86.8 84.5 78.1	44.55 48.16 50.96 52.69 53.55 52.80	53.93 58.30 61.69 63.78 64.82 63.91	Y280S-4	75	D	5	4572	65-D5-380	75-D5-315	SHT542-4
1040	1 2 3 4 5 6	37778 44163 50814 57199 63850 70236	2349 2297 2193 2037 1804 1493	78.1 82.6 85.8 86.8 84.5 78.1	31.29 33.83 35.79 37.00 37.61 37.08	37.88 40.95 43.33 44.79 45.53 44.89	Y250M-4	55	D	5	4572	65-D5-380	65-D5-270	SHT542-4
940	1 2 3 4 5 6	34145 39917 45928 51699 57711 63482	1916 1874 1789 1662 1472 1218	78.1 82.6 85.8 86.8 84.5 78.1	23.11 24.98 26.43 27.32 27.77 27.38	27.97 30.23 31.99 33.08 33.62 33.14	Y225S-4	37	D	5	4572	65-D5-380	60-D5-250	SHT542-3
830	1 2 3 4 5 6	30150 35245 40554 45649 50957 56053	1492 1459 1393 1294 1146 949	78.1 82.6 85.8 86.8 84.5 78.1	15.91 17.19 18.19 18.81 19.12 18.85	19.25 20.81 22.02 22.77 23.14 22.82	Y200L2-6	22	C	4	4572	65-C4-380	55-C4-330	SHT542-3
830	1 2 3 4 5 6	30150 35245 40554 45649 50957 56053	1492 1459 1393 1294 1146 949	78.1 82.6 85.8 86.8 84.5 78.1	15.91 17.19 18.19 18.81 19.12 18.85	19.25 20.81 22.02 22.77 23.14 22.82	Y225M-6	30	C	4	4572	65-C4-380	60-C4-330	SHT542-3
740	1 2 3 4 5 6	26880 31424 36156 40699 45432 49975	1185 1158 1106 1028 910 754	78.1 82.6 85.8 86.8 84.5 78.1	11.27 12.19 12.89 13.33 13.55 13.36	13.64 14.75 15.61 16.14 16.14 16.17	Y200L1-6	18.5	C	4	4572	65-C4-380	55-C4-300	SHT542-3

T4-72№12C離心通風機性能與選用件表

轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	電動機		三角帶			主軸皮帶輪	電機皮帶輪	電機導軌部
轉速 r/min	序號	流量 m³/h	全壓 Pa	內效率 %	內功率 KW	所需功率 KW	型號	功率KW	型號	根數	內周長mm	代號	代號	代號（2套）
660	1 2 3 4 5 6	23974 28026 32247 36299 40520 44572	942 921 879 817 724 599	78.1 82.6 85.8 86.8 84.5 78.1	8.00 8.65 9.15 9.46 9.61 9.48	9.68 10.47 11.07 11.45 11.64 11.47	Y180L-6	15	B	4	4521	65-B4-380	48-B4-265	SHT542-2
580	1 2 3 4 5 6	21068 24629 28338 31899 35609 39170	727 711 679 631 559 463	78.1 82.6 85.8 86.8 84.5 78.1	5.43 5.87 6.21 6.42 6.52 6.43	6.57 7.10 7.52 7.77 7.90 7.79	Y160L-6	11	B	4	4521	65-B4-380	42-B4-236	SHT542-2
520	1 2 3 4 5 6	18889 22081 25407 28599 31925 35118	584 571 545 507 449 372	78.1 82.6 85.8 86.8 84.5 78.1	3.91 4.23 4.47 4.63 4.70 4.64	4.94 5.34 5.65 5.84 5.94 5.85	Y160M-6	7.5	B	4	4521	65-B4-380	42-B4-212	SHT542-1
470	1 2 3 4 5 6	17072 19958 22964 25849 28855 31741	477 466 445 414 367 304	78.1 82.6 85.8 86.8 84.5 78.1	2.89 3.12 3.30 3.42 3.47 3.42	3.65 3.94 4.17 4.31 4.38 4.32	Y132M2-6	5.5	B	4	4521	65-B4-380	38-B4-190	SHT542-1
420	1 2 3 4 5 6	15256 17835 20521 23099 25785 28365	381 372 355 330 293 242	78.1 82.6 85.8 86.8 84.5 78.1	2.06 2.23 2.36 2.44 2.48 2.44	2.60 2.81 2.98 3.08 3.13 3.08	Y132M1-6	4	B	4	4521	65-B4-380	38-B4-170	SHT542-1
